3. SEDIMENTAČNÍ NÁDRŽE.
Ekoprogres Hranice a.s. vyrábí pod souhrnným názvem sedimentační nádrže celou řadu různých typů nádrží používaných pro čištění vody na čistírnách odpadních vod. Konstrukce nádrží vychází z konstrukčních uzlů společných pro všechna tato vodohospodářská zařízení jako jsou nosné konstrukce, pohony apod. Tyto sjednocující prvky jsou doplněny speciálním zařízením, které umožňuje požadovanou funkci. Pod společný název sedimentační nádrže EP jsou zahrnuty tyto nádrže:
3.1. Vertikální čtvercové nádrže
Na čistírnách odpadních vod se používají jako:
3.1.1. dešťové zdrže EP-VDZ
3.1.2. usazovací nádrže EP-VUN
3.1.3. dosazovací nádrže EP-VDN
Jejich provedení je podobné. Jedná se o klasické provedení nádrží, ověřené na nespočtu aplikací v celém světě.
Vyrábějí se v typových velikostech od A = 3 000 mm do A = 6 000 mm v následujících rozměrech:
| Velikost | rozměr | EP-V 3 | EP-V 3,6 | EP-V 4,2 | EP-V 4,8 | EP-V 5,4 | EP-V 6 |
| délka strany A | mm | 3 000 | 3 600 | 4 200 | 4 800 | 5 400 | 6 000 |
| hloubka vody Hv | mm | 3 000 | 3 600 | 4 200 | 4 800 | 5 400 | 6 000 |
| přítok D1 | mm | 200 | 200 | 200 | 300 | 300 | 300 |
| odtok D2 | mm | 150 | 150 | 200 | 200 | 200 | 200 |
| kal D3 | mm | 150 | 150 | 150 | 150 | 150 | 150 |
Znečistěná voda přitéká potrubím DN1 do uklidňovacího válce a klesá ke dnu. Při změně směru proudění dochází k intenzívnímu oddělování kalu, který sedimentuje na dně a vyčistěná voda odtéká přes sběrný žlab popř.ponořenou děrovanou trukou potrubím D2. Kal se odebírá šikmo uloženým potrubím D3. Uklidňovací válec a odtokový žlab popř. ponořená děrovaná trubka jsou zavěšeny na obslužné lávce, která je opatřena zábradlím. Natočení hrdel může být libovolné. Nádrž může být i mírně obdélníková a vyloučeny nejsou ani atypické rozměry a úpravy.
Z atypických úprav používáme často tangenciální nátok do uklidňovacího válce, deflektory na uklidňovacím válci a umístění odtokového žlabu po obvodě nádrže a pod. Umístěním žlabů po obvodě se vlastně vracíme k původnímu t. zv. dortmundskému provedení těchto nádrž. V tomto provedení je možno zvažovat účelnost obslužné lávky. Mezi atypické úpravy je možno považovat provedení vertikální nádrže s kruhovým půdorysem, které je vhodné použít např. jako ocelová vestavná nádrž do aktivační nádrže.
Při použití ponořené děrované trubky na odtoku vyčištěné vody je vhodné opatřit dosazovací nádrž také zařízením pro odběr plovoucích nečistot. Ponořená děrovaná trubka má mnohoúhelníkový tvar. Její umístění je cca 200 mm pod hladinou.
Hlavní předností těchto dosazovacích nádrží je, že nemají žádné pohyblivé zařízení ani žádný pohon.
3.2. Vertikální čtvercové stírané nádrže
Na čistírnách odpadních vod se používají jako:
3.2.1. dešťové zdrže EP-VSDZ (VkSDZ)
3.2.2. usazovací nádrže EP-VSUN (VkSUN)
3.2.3. dosazovací nádrže EP-VSDN (VkSN)
Jejich provedení je podobné až shodné. Konstrukce vychází z osvědčené konstrukce vertikálních dosazovacích nádrží dortmundského typu. Na rozdíl od klasické nádrže má toto provedení zkrácenou hloubku. U dna nádrže je vytvořen přechod ze čtvercového půdorysu na kruhový EP-VS popř. z kruhového na kruhový EP-VkS. Takto vytvořené kruhové dno je potom stíráno stíracím zařízením se středovým náhonem umístěným na průběžné lávce.
Nádrže se vyrábějí v typových velikostech v následujících rozměrech:
| Velikost | rozměr | EP-VS 4,8 | EP-VS 5,4 | EP-VS 6 | EP-VS 7,2 | EP-VS 8,4 | EP-VS 9,6 |
| délka strany A | mm | 4 800 | 5 400 | 6 000 | 7 200 | 8 400 | 9 600 |
| Velikost | rozm | EP-VkS 4,8 | EP-VkS 5,4 | EP-VkS 6 | EP-VkS 7,2 | EP-VkS 8,4 | EP-VkS 9,6 |
| průměr P | mm | 4 800 | 5 400 | 6 000 | 7 200 | 8 400 | 9 600 |
| hloubka vody Hv min | mm | 3 000 | 3 000 | 3 000 | 4 000 | 4 000 | 4 000 |
| přítok D1 | mm | 300 | 300 | 300 | 300 | 400 | 400 |
| odtok D2 | mm | 200 | 200 | 200 | 200 | 300 | 300 |
| kal D3 | mm | 150 | 150 | 150 | 150 | 200 | 200 |
Doporučená hloubka vody podle ČSN 73 6707 je min. 3 000 mm. Znečistěná voda přitéká potrubím D1 do uklidňovacího válce a klesá ke dnu. Při změně směru proudění dochází k intenzívnímu oddělování kalu, který sedimentuje na dně a vyčistěná voda odtéká přes sběrný žlab popř. přes ponořenou děrovanou trubku potrubím D2 pryč. Kal se odebírá na dně uloženým potrubím D3. Uklidňovací válec a odtokový žlab popř. ponořená děrovaná trubka jsou zavěšeny na obslužné lávce, která je opatřena zábradlím a nese pohon stíracího zařízení. Natočení hrdel může být libovolné. Nádrž může být i mírně obdélníková a vyloučeny nejsou ani atypické rozměry a úpravy. Z atypických úprav používáme často tangenciální nátok do uklidňovacího válce, deflektory na uklidňovacím válci a umístění odtokového žlabu po obvodě nádrže apod.
Při použití ponorné děrované trubky na odtoku vyčištěné vody je vhodné opatřit dosazovací nádrž zařízením pro odběr plovoucích nečistot. Ponořená děrovaná trubka má mnohoúhelníkový tvar. Její umístění je cca 200 mm pod hladinou.
Hlavní předností těchto dosazovacích nádrží je malá stavební hloubka, takže nádrže mohou být založeny na jedné základové desce s ostatními objekty čistírny. Přitom je zachována vysoká účinnost vertikálních dosazovacích nádrží.
3.3. Vertikální kruhové nádrže
Na čistírnách odpadních vod se používají jako:
3.3.1. dešťové zdrže EP-VkDZ
3.3.2. usazovací nádrže EP-VkUN
3.3.3. dosazovací nádrže EP-VkDN
Konstrukce vychází z osvědčené konstrukce vertikálních dosazovacích nádrží dortmundského typu. Na rozdíl od klasické nádrže je tato nádrž tvořena kruhovým pláštěm s kuželovým spodkem. Ocelový plášť se s výhodou používá u nádrží vestavěných např, do aktivační nádrže.
Vyrábějí se v typových velikostech v následujících rozměrech:
| velikost | rozměr | EP-Vk 4,8 | EP-Vk 5,4 | EP-Vk 6 | EP-Vk 7,2 | EP-Vk 8,4 | EP-Vk 9,6 |
| průměr P | mm | 4 800 | 5 400 | 6 000 | 7 200 | 8 400 | 9 600 |
| hloubka vody Hv min |
mm | 3 000 | 3 000 | 3 000 | 4 000 | 4 000 | 4 000 |
| přítok D1 | mm | 300 | 300 | 300 | 300 | 400 | 400 |
| odtok D2 | mm | 200 | 200 | 200 | 200 | 300 | 300 |
| kal D3 | mm | 150 | 150 | 150 | 150 | 200 | 200 |
Znečistěná voda přitéká potrubím D1 do uklidňovacího válce a klesá ke dnu. Při změně směru proudění dochází k intenzívnímu oddělování kalu, který sedimentuje na dně a vyčistěná voda odtéká přes sběrný žlab popř. ponořenou děrovanou trubkou potrubím D2. Kal se odebírá šikmo uloženým potrubím D3. Uklidňovací válec a odtokový žlab popř. ponořená děrovaná trubka jsou zavěšeny na obslužné lávce, která je opatřena zábradlím. Natočení hrdel může být libovolné. Nejsou vyloučeny ani atypické rozměry a úpravy nádrže.
Z atypických úprav používáme často tangenciální nátok do uklidňovacího válce, deflektory na uklidňovacím válci a umístění odtokového žlabu po obvodě nádrže. Umístěním žlabů po obvodě se vlastně vracíme k původnímu tzv. dortmundskému provedení těchto nádrží. V tomto provedení je možno zvažovat účelnost obslužné lávky. Mezi atypické úpravy je možno považovat provedení vertikální nádrže s kruhovým půdorysem, které je vhodné použít např. jako ocelová vestavná nádrž do aktivační nádrže.
Při použití ponořené děrované trubky na odtoku vyčištěné vody je vhodné opatřit dosazovací nádrž také zařízením pro odběr plovoucích nečistot. Ponořená děrovaná trubka má mnohoúhelníkový tvar. Její umístění je cca 200 mm pod hladinou.
Hlavní předností těchto dosazovacích nádrží je, že nemají žádné pohyblivé zařízení ani žádný pohon.
3.4. Kruhové sedimentační nádrže
Na čistírnách odpadních vod se používají jako:
3.4.1. dešťové zdrže EP-KSDZ
3.4.2. usazovací nádrže EP-KSUN
3.4.3. dosazovací nádrže EP-KSDN
3.4.4. zahušťovací nádrže EP-KSZN
3.4.5. homogenizační nádrže EP-KSHN
Vlastní nádrže jsou obvykle betonové, dno nádrže může být vodorovné nebo kuželové podle typu strojního zařízení. Uprostřed nádrže je středový sloup, okolo kterého může být prohlubeň pro kal shrnovaný ze dna nádrže. Přívod vody je do středového sloupu, odběr kalu z prohlubně okolo středového sloupu a vyčištěná odpadní voda odtéká žlabem a potrubím přes obvodovou zeď. Rovněž případné plovoucí nečistoty jsou odváděny přes obvodovou zeď.
Strojní vybavení se dodává v několika variantách, z nichž základní jsou:
3.4.a s mechanickým stíráním kuželového dna do prohlubně u středního sloupu, kde dochází k částečnému zahuštění
kalu - MS
3.4.b s odsávacím zařízením s ponornými čerpadly s rovným dnem - C
3.4.c obdobné řešení s násoskami místo čerpadel - N
Všechna provedení mohou být doplněna stíráním hladiny, které se doporučuje u primární sedimentace a při použití aktivačního procesu s denitrifikací - provedení SH. Doporučené průměry sedimentačních nádrží jsou uvedeny v následující tabulce. Hloubky vody mohou být prakticky libovolné. Nejprve uvádíme nádrže se středovým náhonem stíracího zařízení:
| označení | rozm | EP-KS 6 | EP-KS 7,2 | EP-KS 8,4 | EP-KS 9,6 | EP-KS 10,8 | EP-KS 12 | EP-KS 15 |
| průměr D | mm | 6 000 | 7 200 | 8 400 | 9 600 | 10 800 | 12 000 | 15 000 |
| průměr D1 | mm | 300 | 300 | 400 | 400 | 400 | 400 | 500 |
| odtok D2 | mm | 200 | 200 | 300 | 300 | 300 | 300 | 400 |
| kal D3 | mm | 150 | 150 | 200 | 200 | 200 | 200 | 200 |
Dále jsou uvedeny nádrže s obvodovým pohonem:
| Označení | rozměr | EP-KS xx D - xxx | |||||||||||
| průměr D | m | 9 | 12 | 15 | 18 | 21 | 24 | 27 | 30 | 33 | 36 | 40 | 45 |
| přítok D1 | mm | 400 | 400 | 500 | 500 | 600 | 600 | 600 | 800 | 800 | 800 | 1000 | 1000 |
| odtok D2 | mm | 300 | 300 | 400 | 500 | 500 | 600 | 600 | 800 | 800 | 1000 | 1000 | 1200 |
| kal D3 | mm | 200 | 200 | 200 | 200 | 200 | 300 | 300 | 300 | 400 | 400 | 400 | 500 |
| hmotnost | t | 3,4 | 4,0 | 4,7 | 5,4 | 6,2 | 7,8 | 8,8 | 9,8 | 11 | 13 | 15 | 20 |
| příkon | kW | 0,25-0,75 | 0,5-1,1 | 0,75-1,5 | |||||||||
Odtokové žlaby mohou být osazeny po obvodě - provedení ZO nebo od stěny odsazeny - provedení SO. Při větších průtocích je možné instalovat odtokové žlaby v obou místech. Odtok může být řešen také ponořenou trubkou - PT. Pohon shrabovacího zařízení může být do průměru asi 15 m středový, při větších průměrech na obvodu. Při obvodovém pohonu pojíždí kola po kolejnici - K nebo mohou být pogumovaná a pojíždí po betonovém okraji nádrže - G. Při pojezdu po kolejnici - provedení K - může být pohon mostu přímo jedním pojezdovým kolem - KPP nebo nepřímo pastorkem a ozubeným hřebenem umístěným vedle kolejnice po obvodu nádrže - KOH.
|

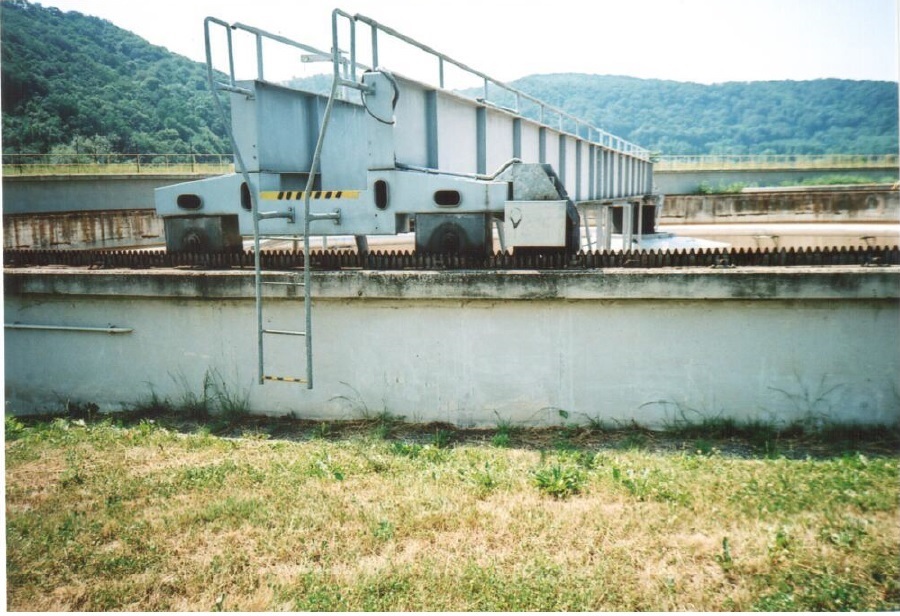

obr.1 EP-KSDN 21-ZO,KOH kruhová DN ø 21m Boskovice |

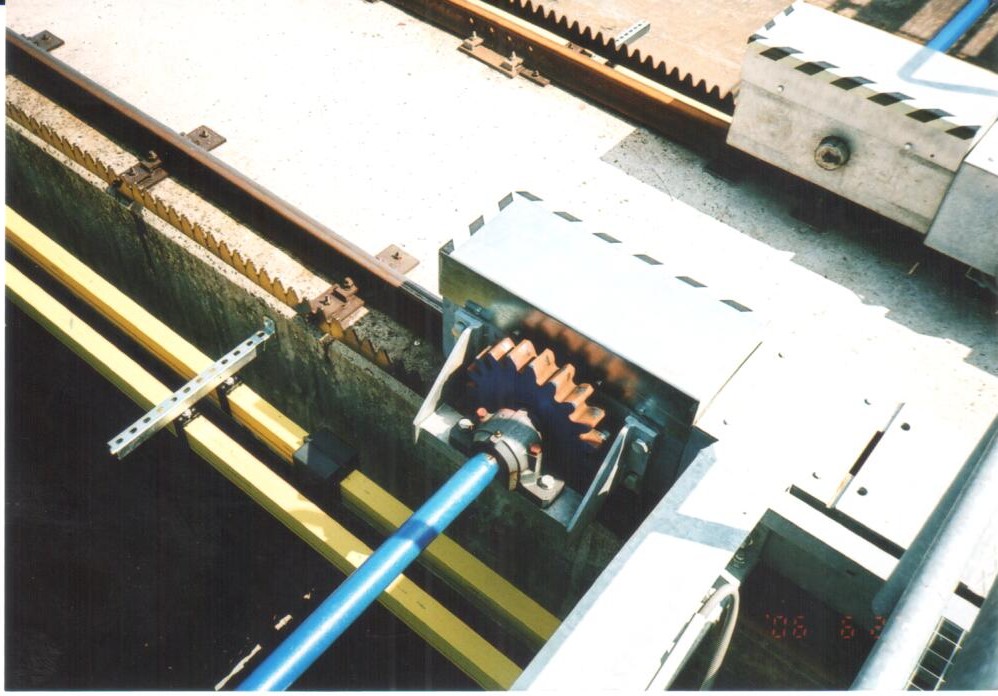

obr.2 KSDN 40-SO,G kruhová DN ø 40m Petržalka |
|

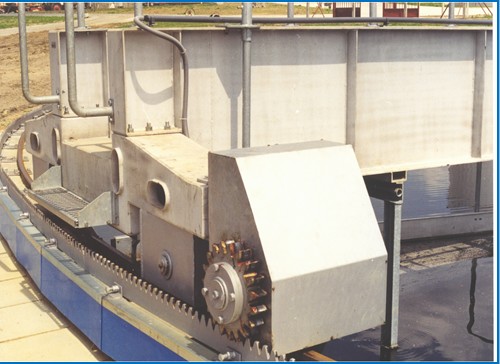

obr.3 EP-KSDN 8,23-SO,KOH kruhová DN ø 8,23 m Lišov |

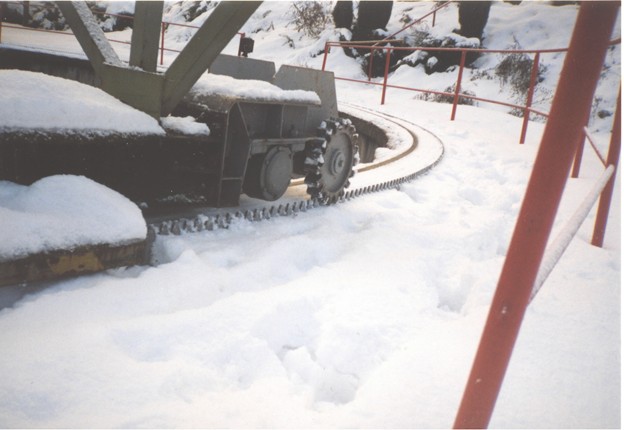

obr.4 EP-KSUN 18-OZ,K kruhová UN ø 18m Litovel |
|

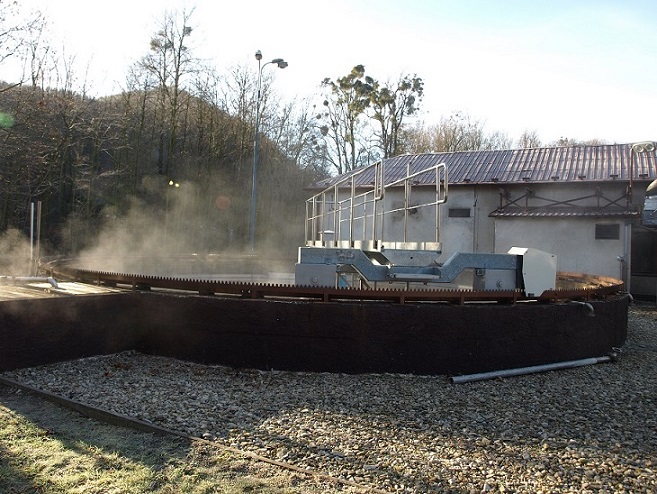

obr.5 EP-KSDN 45-SO,KOH kruhová DN ø 45m Ústí nad Labem |

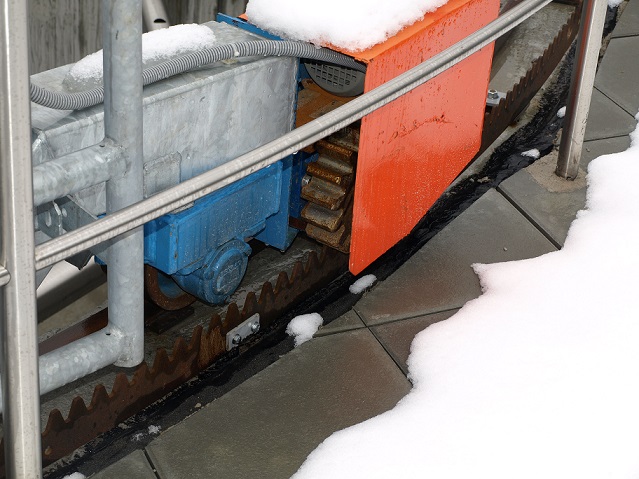

obr.6 EP-KSDN 12-ZO,KOH kruhová UN ø 18m Žilina |
|

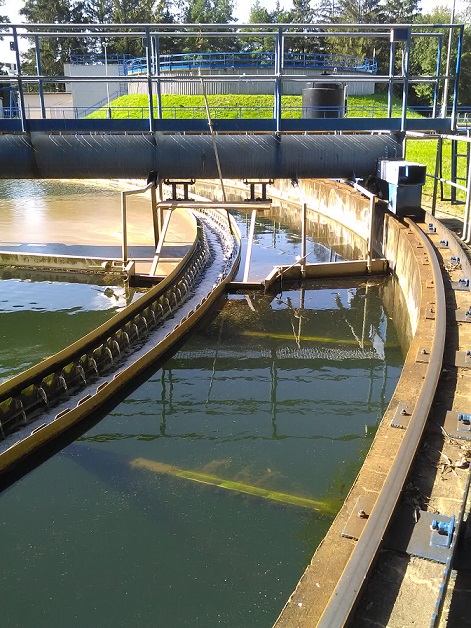

obr.7 EP-KSDN 12-ZO,KOH kruhová DN ø 12m Praha-Ruzyně |

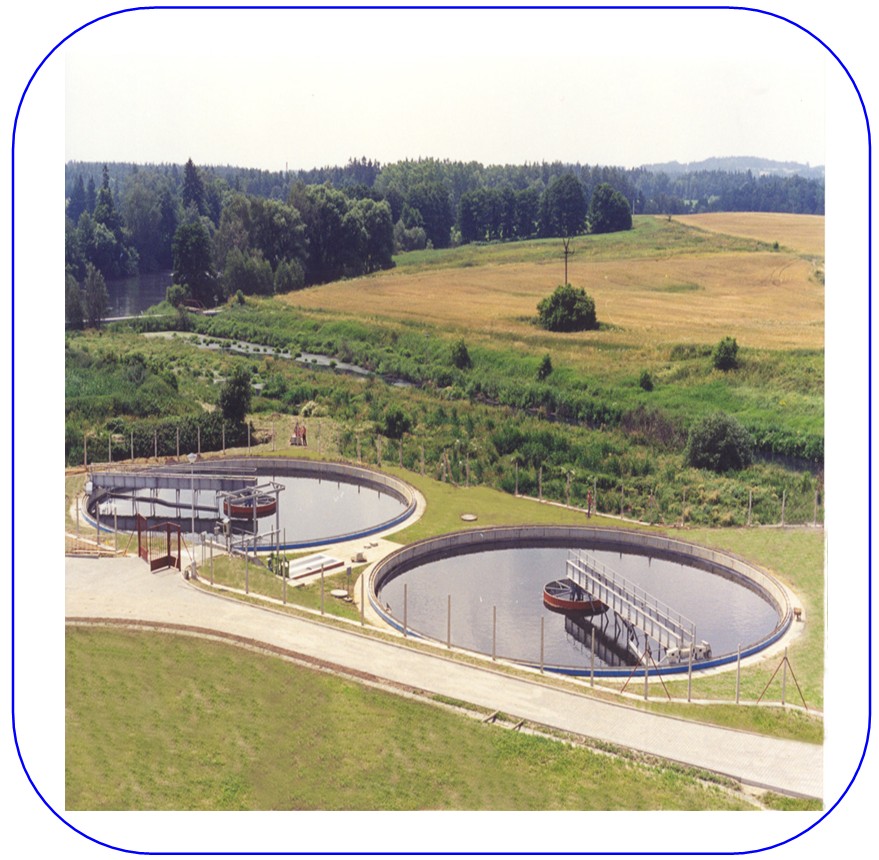

obr.8 EP-KSDN 18-ZO,KOH kruhová DN ø 18m Tetčice |
| místo stavby ČOV | majitel | charakter zařízení | počet |
| Ruzyně | Správa letišť Praha | Kruhová DN prům.12 m, první aplikace pohonu s ozubeným hřebenem, čistírna | 1 |
| Jindřichův Hradec | JčVaK | Kruhová DN prům.12 m, městská čistírna | 2 |
| Ústí nad Labem | SčVaK | Kruhová DN prům.45 m, městská čistírna | 2 |
| Krušovice | Pivovar | Kruhová DN prům.10,8 m, čistírna pro pivovar | 1 |
| Lysá nad Labem | město | Rekonstrukce UN prům.12 m s původně středovým náhonem | 1 |
| Lišov | OÚ | Kruhová DN prům.8,3 m, městská čistírna | 2 |
| Chrastava | SčVaK | Kruhová DN prům.12 m, městská čistírna | 1 |
| Litomyšl | Vertex | Kruhová DN prům.30 m, městská čistírna | 1 |
| Čadca | SEVAK | Kruhová DN prům.23 m, městská čistírna | 2 |
| Ostrov nad Ohří | VaK K. Vary | Kruhová DN prům.18 m, městská čistírna | 1 |
| Velký Týnec | obec | Kruhová DN prům.9 m, městská čistírna | 1 |
| Litovel | město | Rekonstrukce UN prům.17,5 m, původně s pojezdem po ocelových kolech | 1 |
| Litovel | město | Rekonstrukce DN prům.18 m, původně s pojezdem po ocelových kolech | 1 |
| Tetčice | obec | Rekonstrukce UN prům.15,4 m, původně s pojezdem po ocelových kolech | 1 |
| Žilina | KIA Žilina | Kruhová DN prům.12 m, průmysl.čistírna | 1 |
| Blansko | VaS Blansko | Kruhová UN prům.17 m, městská čistírna | 1 |
| Blansko | VaS Blansko | Kruhová DN prům.21 m, městská čistírna | 2 |
| Boskovice | VaS Blansko | Kruhová DN prům.15 m, městská čistírna | 2 |
| Ligante Lotyšsko | papírna | Kruhová DN prům.10,8 m, průmysl.čistírna | 2 |
| Bohuňovice | obec | Rekonstrukce DN prům.18 m, původně s pojezdem po ocelových kolech | 1 |
| Frýdlant n/O | Sm VaK Ostrava | Rekonsatrukce pojezdu mostu, kruhové UN prům.22m, městská čistírna | 1 |
| Saghradt | Egypt | Kruhová DN prům.12 m, městská čistírna | 2 |
| Oravice | město Tvrdošín | Kruhová DN prům.9 m městská čistírna | 1 |
| Žimrovice | papírna | REkonstrukce vystrojení kruhové DN prům.12 m průmyslová čistírna | 2 |
| Olomouc OLMA | mlékárna | Rekonstrukce vystrojení kruhové ZN prům.4 m průmyslová čistírna | 1 |
| Týn nad Vltavou | Vltavotýnská teplárenská a.s. | Rekonstrukce vystrojení kruhové DN prům.12 m městská čistírna | 1 |
| Chrastava | Sč VaK | Rekonstrukce vystrojení DN prům.12 m, městská čistírna | 1 |
| Litomyšl | Vodovody s.r.o. | Rekonsatrukce pojezdu kruhové DN prům.30 m, městská čistírna | 1 |
3.5. Podélné sedimentační nádrže
Na čistírnách odpadních vod se používají jako:
3.5.1. dešťové zdrže EP-PSDZ
3.5.2. usazovací nádrže EP-PSUN
3.5.3. dosazovací nádrže EP-PSDN
3.5.4. egalizační nádrže EP-PSEN
3.5.5. provzdušňované podélné lapáky písku EP-LP
Vlastní nádrže jsou obvykle betonové, dno nádrže může být vodorovné nebo vyspádované do jehlancových prohlubní u jednoho okraje nádrže, obvykle na straně přítoku odpadní vody
Strojní vybavení se dodává ve třech variantách:
3.5.a s mechanickým stíráním spádovaného dna do jehlancových prohlubní na straně přítoku, kde dochází k částečnému zahuštění kalu - provedení MS.
3.5.b s odsávacím zařízením s ponorným čerpadlem s rovným dnem - provedení C.
3.5.c obdobné řešení s násoskami místo čerpadel - provedení N.
Všechna provedení mohou být doplněna stíráním hladiny, které se doporučuje u primární sedimentace a při použití aktivačního procesu s denitrifikací - SH. Na stírání hladiny navazuje zařízení pro odběr plovoucích nečistot, které může být řešeno jako naklápěcí roura - NR nebo jako řetězový shrabovák - RS, který shrabuje nečistoty z hladiny do žlabu šířky do 1 m.
Zvláštní provedení podélné nádrže může být vybaveno jako podélný provzdušňovaný dvoukomorový lapák písku - LP.
Doporučené šířky podélných nádrží jsou uvedeny v následující tabulce s orientačním údajem o hmotnosti pro délku nádrže l = 30 m, hmotnostní přirážce na další 1 m a o příkonu hnacího mechanismu. Hloubky vody mohou být prakticky libovolné.
| Šířka nádrže B (mm) | 5.150 (LP) | 6.000 | 6.500 (LP) | 7.850 (LP) | 9.000 | 12.000 | 15.000 |
| Hmotnost (kg) | 5.400 | 4.500 | 6.000 | 6.600 | 5.500 | 7.000 | 9.000 |
| Přídavek hmotnosti (kg/m) | 180 | 100 | 220 | 250 | 120 | 150 | 200 |
| Příkon (kW) | 1,1 | 1,5 | |||||
Odtokové žlaby mohou být umístěny na konci nádrže - ZK nebo protaženy podél boční stěny nádrže - ZP, a to s ohledem na hydraulické zatížení nádrže. Kola mostu pojíždí po kolejnicích na okraji nádrže. Vlastní pohon může být přímo jedním pojezdovým kolem na každé straně mostu - K, nebo nepřímo pastorkem a ozubenými hřebeny umístěnými vedle kolejnic podél nádrže - KOH.
Příklad značení dosazovací nádrže s jehlanovou prohlubní, s odtokovým žlabem na konci
nádrže a s pohonem s ozubeným hřebenem:
1 ks podélná sedimentační nádrž
EP-PSDN 12 m / 4 m – serie MS, ZK, KOH
12 m – šířka nádrže (B)
4 m – hloubka vody
velké písmena – série (podle popisu)
|
obr.1 EP-PSDN 6-G podélná DN 6 m Vamberk |
obr.2 EP-PSUN 12-OH podélná DN 12 m Ústí nad Labem |
| místo stavby ČOV | majitel | charakter zařízení | počet |
| Jindřichův Hradec | SčVAK | Podélná UN B = 12m, městská čistírna | 2 |
| Vamberk | MÚ Vamberk | Podélná UN B = 6m, městská čistírna | 2 |
| Frýdlant n/O | SmVaK Ostrava | Podélná UN B = 12m, městská čistírna | 1 |
| Ústí nad Labem | SčVaK | Podélná UN B = 12m, městská čistírna | 3 |
| Saghrad | Egypt | Podélná UN B = 6m, městská čistírna | 2 |
| Lukavice | papírna | Rekonstrukce podélných nádrží 6x22m Zickert, průmyslová čistírna | 1 |
3.6. Řetězové shrabováky
Na čistírnách odpadních vod se používají jako:
3.6.1. dešťové zdrže EP-RSDZ
3.6.2. usazovací nádrže EP-RSUN
3.6.3. dosazovací nádrže EP-RSDN
3.6.4. egalizační nádrže EP-RSEN
Řetězové shrabováky se používají pro shrabování usazených a plovoucích látek. Nečistoty se odstraňují plynule stíracími lištami, které jsou upevněny na dvou nekonečných řetězech a střídavě se pohybují po hladině nebo dně nádrže.
Řetězy jsou vedeny a poháněny na hnacích a vodících kladkách. Kladky jsou uloženy na hřídelích. Hnací hřídel je uložena na stěnách nádrže ve dvou ložiskových tělesech. Jsou na ní pevně připojeny dvě kladky hnací a jedna kladka převodová. Převodová kladka je poháněna hnacím řetězem a převodovkou s elektromotorem. V převodu je bezpečnostní pojistka.
Na dalších místech, zpravidla třech, jsou opět na hřídelích vodící kladky. Ty však jsou na hřídelích uloženy otočně v kluzných ložiscích. Vodící kladky umožňují přiměřené napnutí řetězů a zajišťují správnou polohu řetězů v místech změny jeho směru. Přesné vedení řetězů je provedeno vodícími lištami.
Pro snadnou montáž a demontáž jsou plastové kladky provedeny jako dělené. Spojení se provádí speciálními objímkami. Hřídele proto není nutno nikdy demontovat.
Vlastní řetěz je rovněž plastový a spojovací čepy jsou nerezové. Články mají rozteč 152 mm. Vždy po asi 3 m je jeden článek s přírubou pro připevnění stírací lišty. Stírací lišty jsou nejčastěji duralové a v místě styků s vodícími lištami jsou opatřeny plastovými podložkami.
Další vybavení nádrže záleží na účelu jejího použití. Na nátokové straně se obvykle umisťují jímky na zachycení kalu stíraného ze dna. Standardní provedení jsou jímky o půdorysném rozměru 3 x 3 m se dnem vyspádovaným k odběrnému kalovému potrubí. Na odtokové straně bývá umístěna naklápěcí roura pro odběr plovoucích nečistot a odtokový žlab, popř.ponořená děrovaná trubka pro odtok vyčištěné vody. Nejčastější je použití jako usazovací a dosazovací nádrže na čistírnách odpadních vod nebo jako usazovací nádrže na úpravnách vody. Pro speciální použití mohou být nádrže vybaveny dalšími doplňky podle přání zákazníka.
3.7. Posuvné stírání dna
Na čistírnách odpadních vod se používají jako:
3.7.1. dešťové zdrže EP-RSDZ
3.7.2. usazovací nádrže EP-RSUN
3.7.3. dosazovací nádrže EP-RSDN
3.7.4. egalizační nádrže EP-RSEN
Posuvné stírání dna se používá na podélných obdélníkových nádržích s rovným dnem. Na dně nádrže jsou napříč položeny speciálně tvarované stírací lišky. Ta jsou spojeny podélným vodícím profilem vhodně připojeným na stírací lišty. Na svislé čelní zdi je upevněn hnací mechanizmus, který zajišťuje posuvný pohyb stíracích lišt. neustálý pohyb stíracích lišt dopředu a dozadu zajišťuje transport usazeného kalu směrem k násoskám odsávajících přihrnutý kal. Zařízení je vyráběno pro šířku nádrže B = 6 m. Pohon zajišťuje elektromotor přes vhodnou převodovku a řemenový převod. Příkon motoru je závislý na délce nádrže
3.8. Zahušťovací a uskladňovací nádrže
Zahušťovací nádrže kalů jsou určeny pro gravitační zahušťování kalů na biologických čistírnách odpadních vod. Umožňují dosáhnout výrazného zahuštění těchto kalů. Tento způsob odvodňování kalů je provozně velmi jednoduchý proces. Zařízení může zajistit homogenizaci kalů.
Základní rozměry jsou uvedeny v tabulce:
| D (m) | 2,8 | 3,6 | 4,8 | 6 | 9 | 12 | 15 | 21 |
| F (m2) | 6,1 | 10,1 | 18,1 | 28,3 | 63,6 | 113 | 176 | 346 |
| H, H1 (m) | na žádost klienta | |||||||
| H2 (m) | 0,4 | 0,6 | ||||||
| H2 (m) | 0,2 | 0,25 | 0,4 | 0,45 | 1 | 2 | 2 | 2 |
| H3 (m) | 0,2 | 0,25 | 0,4 | 0,45 | 1 | 2 | 2 | 2 |
| H4 (m) | 0,75 | 0,75 | 0,75 | 1 | 1 | 1 | 1 | 1 |
| d (m) | 2,2 | 3 | 4,2 | 5 | 8 | 10 | 10 | 10 |
| příkon (kW) | 0,37 | 0,55 | 0,75 | 1,1 | 1,5 | 2,2 | 3 | 4 |
| hmotnost (t) pro základní H (m) | 4,2 | 6 | 8,6 | 12,9 | 24,7 | 65,9 | 106 | 205 |
| 2,8 | 3,6 | 3,6 | 4,2 | 4,2 | 4,8 | 4,8 | 6 | |
Hloubka kalu může být libovolná. Základní provedení je ote¬vřená ocelová nádrž s úpravou pro osazení na betonový základ a výstupní žebřík. Míchadlo je umístěno u menších velikostí na prů-běžné lávce u větších je umístěno na pojezdovém mostě s pojezdem po kolejnici a s pohonem od ozubeného hřebene podle čs. patentu č. 283 767. V případě potřeby můžeme dodat kuželovou střechu se spádem do středu nebo okraji nádrže a podpěrné sloupy. U zařízení můžeme zajistit tepelnou izolaci. Vlastní nádrž může být i betonová.
Pohon míchadla je zajišťován elektromotorem 380 V, 50 Hz přes převodovku a speciální bezpečnostní spojku. Proti přetížení je zařízení jištěno touto spojkou a elektricky. Míchadlo se může otáčet v obou směrech. Opět na přání můžeme dodat několikarychlostní míchadlo, případně míchadlo s plynulou regulací otáček.
Tato nádrž může být použita jako zahušťovací nebo homogenizační nádrž před mechanic¬kým odvodněním kalu.
